ALÜMİNYUM AYARLI KASA , LAMİNANT KAPI KANADI
KISIM 1 GENEL
1.1 ÖZET
Bu şartname projesine göre tek ve/veya çift kanatlı ahşap kapıların imalat ve montaj işlerinin, tasarım resimleri ve listelenen standartlara uygun olarak yapılmasını öngörmektedir. MÜTEAHHİT işçilik, malzeme, ekipman, nakliye ve tüm gerekli hizmetleri sağlayacaktır.
1.2 ÖLÇME METODLARI
Kapılar proje üzerinden ve kapı listelerinden adet olarak hesaplanır. Kapı listelerinde ve detay çizimlerinde belirtilen tüm aksesuarlar fiyata dahildir.
1.3 REFERANSLAR
TS 64-1 EN 622-1 Lif levhalar - Özellikler - Bölüm 1: Genel özellikler
TS 64-2 EN 622-2 Lif levhalar - Özellikler - Bölüm 2: Sert levhaların özellikleri
TS 64-3 EN 622-3 Lif levhalar - Özellikler - Bölüm 3: Orta sert levhaların özellikleri
TS 4645 EN 636 Kontrplâk - Özellikler
TS 539 Panel ve camlı ahşap kapı kanatları
TS 675 Prese ahşap kapı kanatları
TS 806 Ahşap iç kapı kasaları
TS 1905 Hazır (prefabrike) ahşap kapılar
TS EN 942 Doğramalık kereste-Kereste kalitesini genel olarak sınıflandırılması
TS EN 950 Kapı kanatları - Sert cisim darbesine direncin belirlenmesi
TS EN 951 Kapı kanatları - Boyutların ölçümü ve gönyeden sapma
TS EN 952 Kapı kanatları - Genel ve bölgesel düzgünlük – Ölçme metodu
TS EN 1294 Kapı kanatları - Nemli ortamda davranış testi
TS EN 975-1 Biçilmiş yapacak odun (kereste) - Yapraklı (sert) ağaç odunların görünüm sınıflandırması - Bölüm:1 Meşe ve Kayın
TS EN 12369-1 Ahşap esaslı levhalar - Yapısal amaçlı tasarım için karakteristik değerler - Bölüm 1: OSB, yonga levhalar ve lif levhalar
TS 914 EN ISO 1461 Demir ve Çelikten Yapılmış Malzemeler Üzerine Sıcak Daldırılmış Galvaniz Kaplamalar - Özellikler ve Deney Metotları
TS ISO 1431-1 Lastikler ve Termoplastikler-Ozon çatlamasına karşı dayanıklılık tayini bölüm 1: Statik gerilme deneyi
1.4 SİSTEM TANIMI
1.5 PERFORMANS TALEBİ, TOLERANSLAR
İlgili listede belirtilen kapılar bir veya daha fazla plaka ile (lamine) dolu gövdeli olarak imal edilecek ses geçirimsizliği istenen yerlerde kapı kasası uygun malzeme ile tam fitillenecektir. Yangın dayanımı için BS 476 / 8 -22 ve TS EN 13238’e bakınız. Kasa boyutlarını veren nominal ölçüden yatayda sapma max. 5mm olacaktır. Tepe ve etekte toleranslar max. 3mm’dir. Kanat et kalınlığında sapma 1,5 mm.yi aşmayacaktır.
1.6 SUNUŞLAR

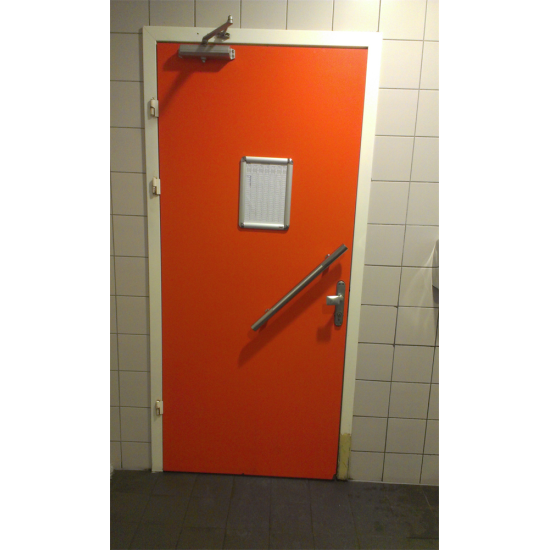

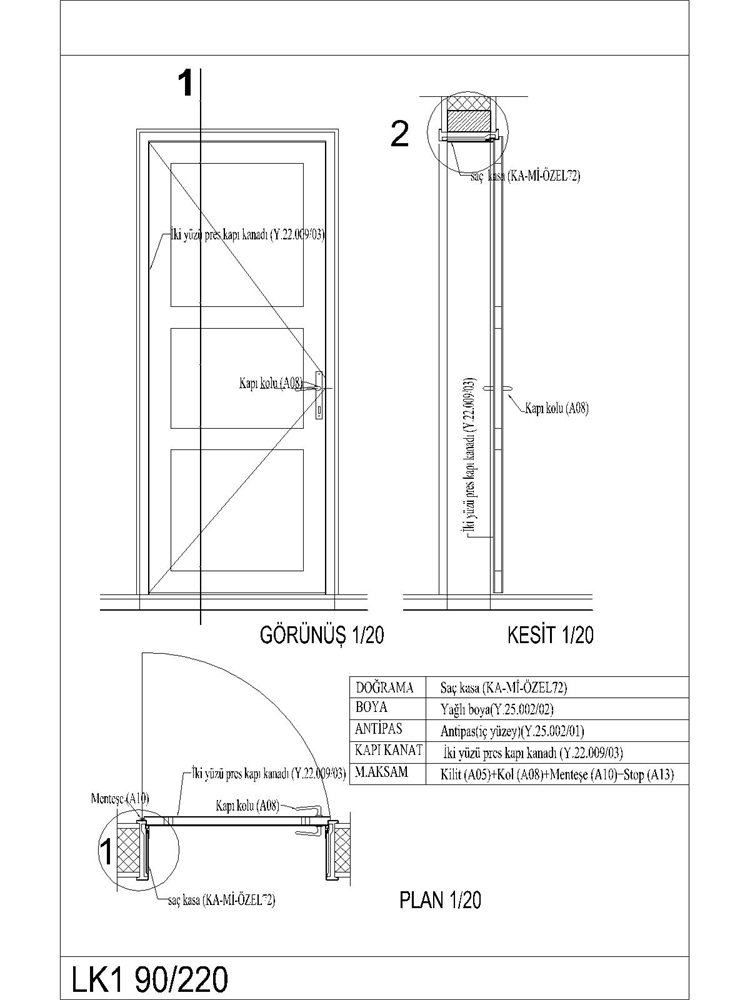

1.6.1 İmalat Resimleri: MÜTEAHHİT uygulama projeleri esas alınarak hazırlanmış olan imalat resimlerini onay için sunacaktır. İmalat resimlerinde her kapı tipi için görünüş ve tam kesit verilecek; her kapının bulunduğu mahal, uygulama detayı ve donanımı gösterilecektir. İmalat resimleri, kapı tipi, boyutları, açılış şekli, aksesuarları ile varsa tekmelik, menfez, cam özelliklerini ve metal bağlama elemanlarını, ankrajların cins, boyut ve yerlerini de gösterir nitelikte olacaktır. Kapı hırdavatı, fitil ve benzer tecrit elemanları özellikleri ve uygulama metoduyla belirtilecektir. Kapılar imalat resimlerinin onayından önce şantiyeye teslim edilmeyecek; bu resimler onaylanmadıkça imalat başlamayacaktır.
1.6.2 Sertifikalar: MÜTEAHHİT malzemeler ile ilgili üreticiden temin edeceği sertifikaları onay için sunacaktır. Kapıların şartnameye bağlanmış özelliklere uygunluğunu gösteren sertifikalar sözleşmede belirtilen usullere göre sunulacaktır.
1.6.3 Markalama: Her kapı kalitesini ve imalat metodunu belirten bir etiket taşıyacaktır. Etikette kapının imalatında esas alınan standart, varsa nasıl bir koruyucu işlem yapıldığı ve imalatçı ile ilgili gerekli diğer bilgiler yer alacaktır.
1.6.4 Örnekler: Her tip kapı için kasası ve hırdavatı ile tamamlanmış bir kapı ünitesi ürünlerin şantiyeye tesliminden önce onay için sunulacaktır. Böyle sunulan ve onaylanan ürünler projede kullanılabilir. 1.6.5 Diğer Bilgiler: İmalatçı, bu bölümde tarif edilen işlerle ilgili uygulama yöntemini teslim edecektir. İmalatçının kapıların yerine takılması ile ilgili önerileri de onay için sunulmalıdır.
1.7 KALİTE GÜVENCESİ
1.7.1 Yüklenici, teknik altyapısını gösteren personel, makine ve ekipman bilgilerini içeren raporunu sunmalıdır.
1.7.2 Standartlara uygun olmayan malzemeler kullanılmayacaktır. İşveren temsilcisi tarafından uygunsuz bulunan malzemeler Yüklenici tarafından değiştirilecektir. Teknik şartnamede verilen malzeme özelliklerine kesinlikle uyulacaktır.
1.7.3 Malzemeler ile ilgili Üniversite Malzeme Laboratuarından gerekli testler yaptırılacak ve rapor alınacaktır.
1.7.4 Yüklenici aynı bölgede faaliyet gösteren diğer firma çalışmalarını da dikkate alarak gerekli önlemleri alarak mevcut imalatlara zarar vermeyecek, diğer firmaların çalışmalarını da aksatmayacaktır. Bu yönden doğacak sonuçların tümünden maddi ve hukuki yönden sorumlu olacaktır.
1.7.5 Teknik şartname ve çizimler ile uyumlu olacak şekilde uygulama yapılacaktır.
1.7.6 İmalatçı; Kapıları imal edecek firma için Kontrol Mühendisinin onayı alınmalıdır. Son kumlama dahil kapıların bitirme işlemleri ilgili standartlara uyularak fabrika koşullarında yapılmalıdır.
1.8 TESLİM ALMA, DEPOLAMA VE TAŞIMA
Kapılar hasarsız olarak teslim edilmelidir. Yüklemeden önce bitirme işlemleri gören yüzeyler bir koruyucu malzeme ile kaplanmalıdır. Bu kaplama, taşıma ve depolama sırasında renk bozulmasına ve yüzey hasarlarına karşı etkili bir koruma sağlamalıdır. Koruyucu kaplama yüzey kalitesine zarar vermeden sökülebilmelidir. Kapılar son kullanım mahallerindeki çevre koşullarına uygun kapalı bir mekanda hırdavat vb. çıkıntılarından zarar görmeyecek şekilde aralıklarla ve düşey pozisyonda depolanmalıdır.
1.9 GARANTİ MÜTEAHHİT
Eğer kendisine bırakılmış ise tasarımda; eğer kendisine bırakılmış veya bırakılacak ise malzeme ve malların seçiminde- uygulamanın bu şartnamede tanımlanmış olması veya bir başka şartname veya standarta atıf yapılmış olması halinde bu şartname ve standartlara uygunluğu konusunda Kontrol Mühendisince tatmin edici bulunmasında gerekli beceri ve özeni gösterdiğini ve göstereceği teminatını verecektir.
KISIM 2 ÜRÜNLER
2.1 MALZEMELER

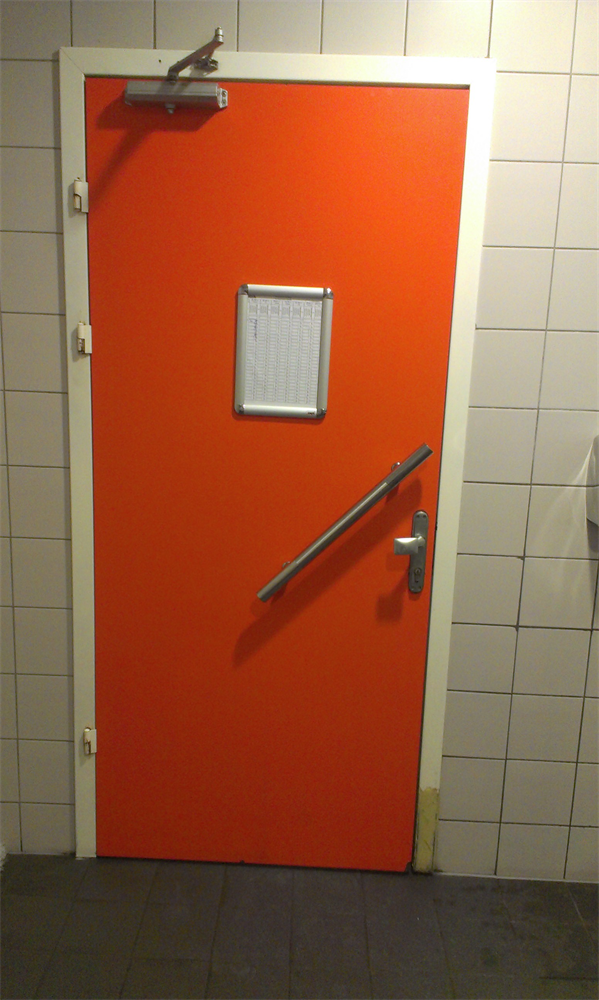

Alüminyum kasalı laminant kaplamalı kapılar (Mood Elegant veya muadili)
2.1.1 Alüminyum kapı kasası
2.1.2 Kapı kasası Al Mg Si 0,5 alaşımdan DIN D3.3206 – UNI9006/1’e göre ekstrude edilen alüminyum profillerden üretilecektir. Kapı kasaları teleskopik özellikte olmalı ve duvarlardaki kalınlık farklarını tolere etmelidir. (10 cm.den başlayarak istenilen duvar kalınlığına adapte edilebilir olmalıdır.)
2.1.3 Ahşap kapı kanatları Laminant kaplamalar, kapı listesine uygun olarak Gentaş 4610 velur yüzey ve ya muadili olacaktır.
2.1.4 Kapı kol ve kilitleri Detay çizimlerine ve kapı listesine uygun kapı kol ve kilitleri kullanılacaktır.
2.1.5 Aksesuarlar Detay çizimlerine ve kapı listesine uygun aksesuarlar kullanılacaktır.
2.1.6 Menfezler Menfezler, detay çizimlerine ve kapı listesine uygun olarak satine paslanmaz çelik ya da alüminyum olacaktır.
KISIM 3 UYGULAMA
3.1 İNCELEME
İşe başlamadan önce yerinde mevcut şartlar doğrulanacaktır. Kabul edilebilir boşluk ölçüsü ve toleransı doğrulanacaktır. Şakülünde olmayan veya tolerans dışı olan boşluklara kapı montajı yapılmayacaktır. Kapı montajından sorumlu ALT YÜKLENICI kör kasa veya kasaların doğru tip ve ölçülerde bırakıldığını her kapı için ayrı ayrı inceleyecek ve olumsuz durumlardan Kontrol Mühendisini haberdar edecektir. Böyle durumlar varsa düzeltilene kadar montaj işlemleri başlamayacaktır.
3.2 HAZIRLIK
İmalat yapılacak yüzey yabancı maddelerde arındırılmalı ve temizlenmelidir. Ahşap kapı ve kasaların geçici montajı ve hırdavat takılması için gerekli delme vb. işlemler fabrika koşullarında yapılacaktır. Bu işlemler yapılıp alıştırması tamamlanmış kapılar sökülecek, paketlenecek ve etiketlenecektir. Metal kasalarla ilişkilendirilecek hırdavat için hassas şantiye ölçüleri her kapı için ayrı ayrı alınıp rapor edilecek ve her kapı için hazırlanacak künyeye işlenecektir.
3.3 UYGULAMA
3.3.1 Üretici talimatlarına uygun olarak kapıların montajı yapılacaktır.
3.3.2 Kapı listelerinde belirtilen aksesuarlar fiyata dahildir.
3.3.3 Relatif nem oranı %10-12 olan, özel fırınlarda kurutulmuş ve fingerjoint sistemiyle birleştirilen 28x42 mm. köknar ağacından seren boy ve başlıklarla TS EN 942’ye uygun ahşap malzemeden karkas oluşturulacaktır.
3.3.4 Kapı kasası Al Mg Si 0,5 alaşımdan DIN D3.3206 – UNI9006/1’e göre ekstrude edilen alüminyum profillerden üretilecektir.
3.3.5 Kapı kasaları teleskopik özellikte olmalı ve duvarlardaki kalınlık farklarını tolere etmelidir. (10 cm.den başlayarak istenilen duvar kalınlığına adapte edilebilir olmalıdır.)
3.3.6 Kapı kasaları pervaz genişlikleri max. 65 mm olmalıdır.
3.3.7 Profiller 18 mikron eloksal kaplama olmalıdır.
3.3.8 Kasa ve pervazda taşıyıcı profil et kalınlığı, taşıyıcı esaslı kesit bölgelerinde 2 mm. diğer bölgelerde 1.6 mm. olmalıdır.
3.3.9 Köşe birleşimleri eklemli çektirmelerle birleştirilmelidir.
3.3.10 Kasa pervazlarının duvar birleşimleri ve kanadın kasaya oturduğu bölgelerde darbe ve sesleri izole eden airbag fitiller kullanılmalıdır.
3.3.11 Menteşeler aynı özellikte ve renkte alüminyum olup, kapı ebadına göre en az 3 adet kullanılmalıdır.
3.3.12 Kanatlar 180 derece açılabilir özellikte olmalıdır.
3.3.13 Özel kanat sistemiyle, kapalı olduğunda görünmeyen özel alüminyum çerçeve içine yerleştirilmiş (Ahşap cilalı kanatlarda isteğe bağlıdır.) laminant kapı kanadı, diğer modüllerle entegre olarak çalışır vaziyette montajlanmalıdır.
3.3.14 Aksesuarlar kapsamında kapı listesi ve detay çizimlerine uygun kilit ve takımları, kapı kolları ve çekme kolları kullanılacaktır; kullanılan aksesuarlar fiyata dahildir.
3.3.15 Proje ve detay resimlerinde gösterilen yerlerde, projesine uygun olarak kapı kanadının her iki yüzünde, kapı eni boyunca ve projesinde belirtilen yükseklikte, satine paslanmaz çelikten imal edilmiş tekmelik ile çekme kollu kapılardaki satine paslanmaz itmelik yüklenicinin sorumluluğundadır.
3.3.16 Proje ve detay resimlerinde gösterilen yerlerde, kapı kanadının fazla açılması durumunda herhangi bir yüzeye çarparak hasar vermesini önlemek için kapı stoperi de monte edilecektir.
3.3.17 Ayrıca istenen kapılarda, kapı listesinde belirtilen Hafele marka veya muadili hidrolik kapı pompası montajı yapılacaktır.
3.3.18 Projesinde belirtilen kapılara ışık geçirmez menfez takılacaktır.
3.3.19 Proje ve detay resimlerinde gösterilen yerlerde İşveren Temsilcisi tarafından onaylanacak, projesinde ve kapı listelerinde belirtilen kapı hidroliklerinin temin ve montajı fiyata dahildir.
3.3.20 Kapılar imalata verilmeden önce, detay resimleri, renkler, aksesuarlar İşveren Temsilcisi tarafından onaylanacaktır.
3.3.21 Kapıların montajı ile pervaz montajları koordineli olarak gerçekleşmelidir.
3.3.22 Kapı menfezleri şakülünde monte edilecektir.
3.3.23 Kapının düzgün ve dengeli hareketi için gerekli ayarlar yapılmalıdır.
3.3.24 Kapının kapanma ayarı yapılmalıdır.
3.3.25 Menfezli kapılarda sinek ve kuş girmesini engelleyici yapıda menfez olmalıdır.
3.3.26 Kapılar montajdan önce son kullanım yerlerinde geçerli olacak nem seviyesinde koşullandırılacaktır.
3.3.27 Kasa, kanatlar ve hırdavat için fabrika ayarlarının yeterli olmadığı durumlarda bütün kenarlarda uniform açıklık kalacak aç-kapa işlemlerinin düzgün yapılmasını sağlayacak ayar ve alıştırmalar yapılacaktır.
3.3.28 Yangın sınıfı verilmemiş kapılarda tepe ve yan dikmelerde açıklık max. 2mm, çift kanatlı kapıların merkezinde max. 2mm ve kapının altı ile bitmiş zemin kaplaması arasında max. 2mm açıklık görülebilir. Projede eşik gösterilmişse alt açıklık projesinde belirtilen ölçüyü geçmemelidir.
3.3.29 Kapı kasaları projesinde ve kapı listelerinde belirtilen renkte, şartnamesine uygun şekilde boyanmış olarak teslim edilecektir.
3.4 TEMİZLİK VE KORUMA
Tüm imalat alanı temiz tutulacaktır. Herhangi bir parça kalıntısı vs. bırakılmayacaktır. Kapılar montajı, ayar ve alıştırmaları bitirildikten sonra bitirme işlerinde doğabilecek hasarlar fabrika kalitesinde tamir edilecek ve her iki yüzü her türlü kalıntı ve lekelerden arındırılarak geçici kabul tarihine kadar uygun örtü ve bantlarla korunacaktır. Söz konusu hasar Kontrol Mühendisini tatmin edecek düzeyde onarılamayacaksa kapı ve/veya aksesuarları YÜKLENICI hesabında yenilenecektir. Tüm imalat, imalatı yapan firma tarafından korunacaktır. İmalatın işverene tesliminden önce, şantiyede korunmasından, imalatı yapan firma sorumludur.
